Tutorial Running Text dengan P10

Tutorial Running Text dengan P10
Add Comments
12/23/2020

Display Panel P10 merupakan sebuah display berisi kumpulan led-led yang disusun secara matrix.

Fungsinya untuk menampilkan informasi berupa teks maupun gambar yang dapat diatur tampilannya sesuai kebutuhan. Tentunya sudah sering kan melihat teks-teks berjalan di sepanjang jalan? Nah itu merupakan salah satunya bisa menggunakan P10 LED Matrix ini.

Bagaimana Cara Menggunakannya pada Arduino?

Sebenarnya cukup mudah dan simple, setelah anda mempunyai P10 selanjutnya hanya menambahkan sebuah komponen yaitu DMD Connector. Konektor ini berfungsi untuk mengghubungkan P10 dan Arduino, lebih lengkapnya kita bahas di bawah ini.

Komponen :
  1. Arduino Uno.
  2. P10 Led Matrix.
  3. Kabel DMD.
Skematik
Susunlah komponen diatas seperti rangkaian berikut:

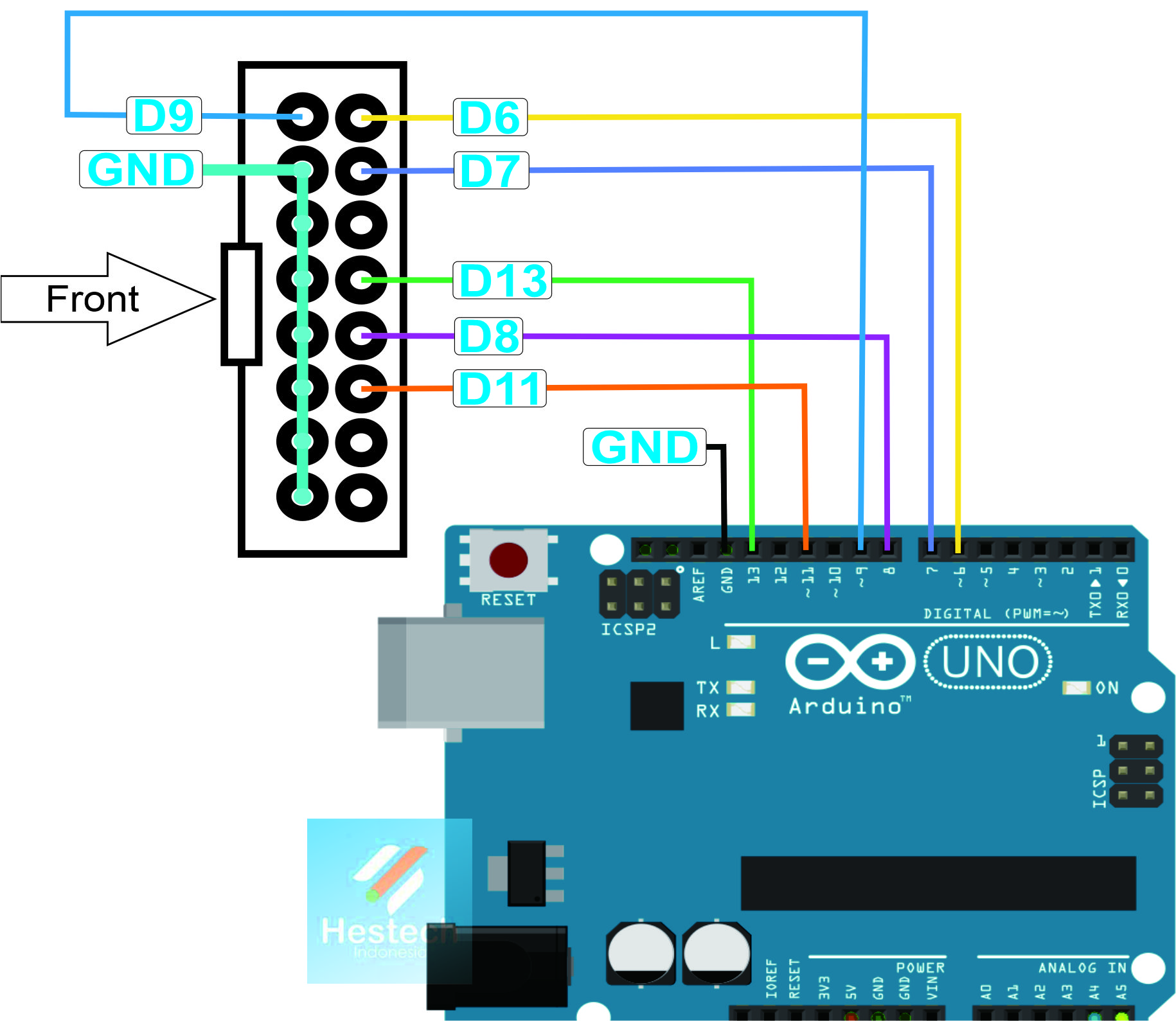

Rangkaian Komunikasi P10 dengan Arduino
Pemasangan kabel DMD jangan sampai terbalik, silahkan lihat pada gambar di atas terdapat tanda panah. Itu merupakan tanda dari kabel DMD dimaksudkan agar tidak  terbalik. Lihatlah gambar berikut:
Connection Pin DMD
PinOut Kabel DMD

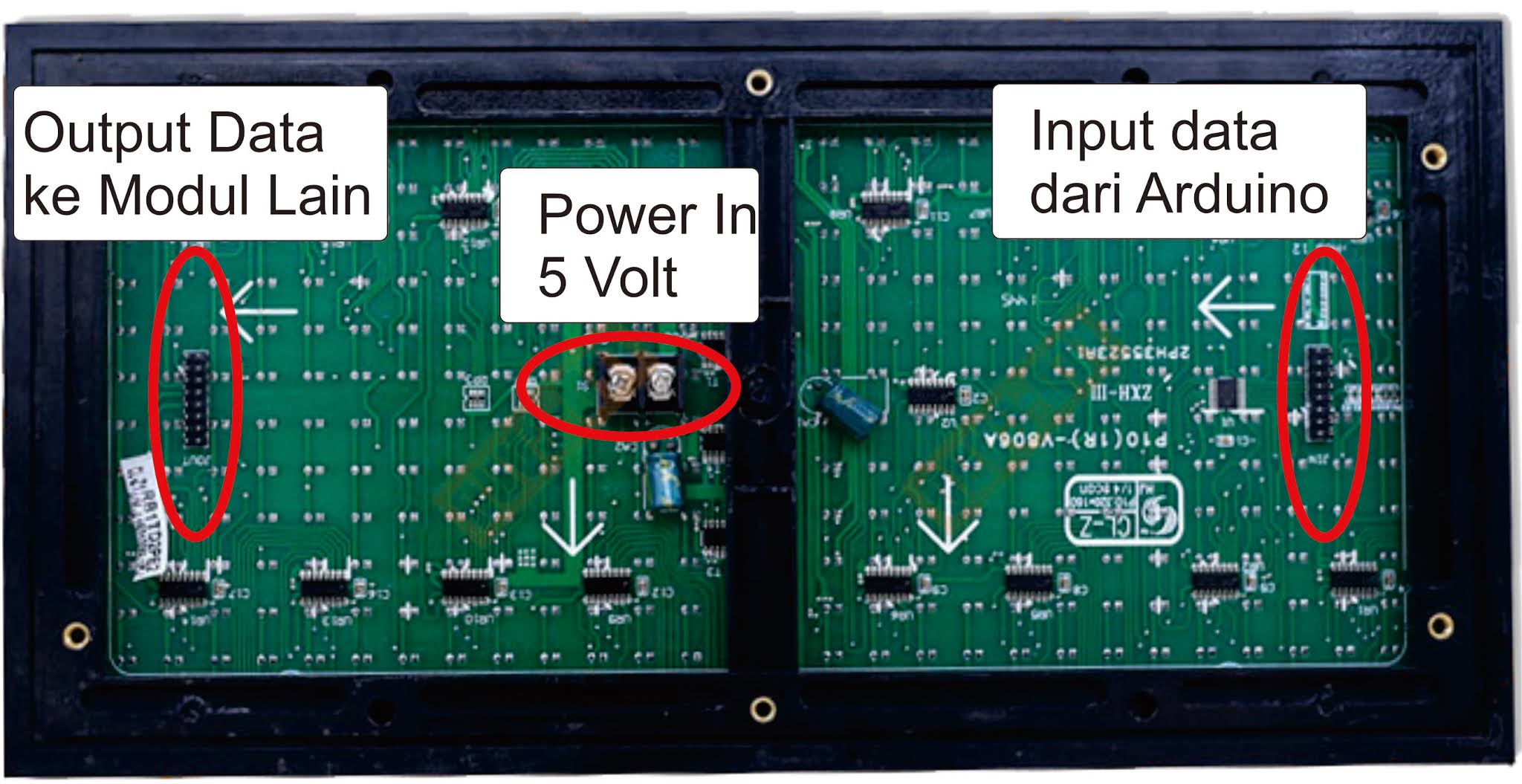

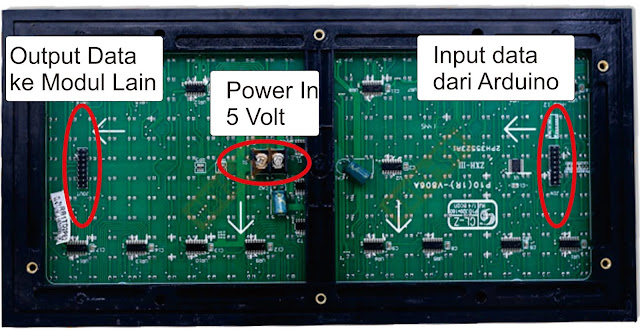

Pin pada Display Panel P10
Library
Library yang dibutuhkan dalam tutorial kali ini adalah sebagai berikut:
Masukan Library diatas di File instalasi Arduino IDE.
Baca :
Program
Setelah memahami Skematik dan sudah memasukan library yang dibutuhkan, langkah selanjutnya adalah memasukkan program dibawah ini:
#include <SPI.h>        //SPI.h must be included as DMD is written by SPI (the IDE complains otherwise)
#include <DMD.h>        //
#include <TimerOne.h>   //
#include "SystemFont5x7.h"
#include "Arial_black_16.h"

//Fire up the DMD library as dmd
#define DISPLAYS_ACROSS 1
#define DISPLAYS_DOWN 1
DMD dmd(DISPLAYS_ACROSS, DISPLAYS_DOWN);

/*--------------------------------------------------------------------------------------
  Interrupt handler for Timer1 (TimerOne) driven DMD refresh scanning, this gets
  called at the period set in Timer1.initialize();
--------------------------------------------------------------------------------------*/
void ScanDMD()
{
  dmd.scanDisplayBySPI();
}

/*--------------------------------------------------------------------------------------
  setup
  Called by the Arduino architecture before the main loop begins
--------------------------------------------------------------------------------------*/
void setup(void)
{

   //initialize TimerOne's interrupt/CPU usage used to scan and refresh the display
   Timer1.initialize( 5000 );           //period in microseconds to call ScanDMD. Anything longer than 5000 (5ms) and you can see flicker.
   Timer1.attachInterrupt( ScanDMD );   //attach the Timer1 interrupt to ScanDMD which goes to dmd.scanDisplayBySPI()

   //clear/init the DMD pixels held in RAM
   dmd.clearScreen( true );   //true is normal (all pixels off), false is negative (all pixels on)

}

/*--------------------------------------------------------------------------------------
  loop
  Arduino architecture main loop
--------------------------------------------------------------------------------------*/
void loop(void)
{
   byte b;

   // 10 x 14 font clock, including demo of OR and NOR modes for pixels so that the flashing colon can be overlayed
   dmd.clearScreen( true );
   dmd.selectFont(Arial_Black_16);
   dmd.drawChar(  0,  3, '2', GRAPHICS_NORMAL );
   dmd.drawChar(  7,  3, '3', GRAPHICS_NORMAL );
   dmd.drawChar( 17,  3, '4', GRAPHICS_NORMAL );
   dmd.drawChar( 25,  3, '5', GRAPHICS_NORMAL );
   dmd.drawChar( 15,  3, ':', GRAPHICS_OR     );   // clock colon overlay on
   delay( 1000 );
   dmd.drawChar( 15,  3, ':', GRAPHICS_NOR    );   // clock colon overlay off
   delay( 1000 );
   dmd.drawChar( 15,  3, ':', GRAPHICS_OR     );   // clock colon overlay on
   delay( 1000 );
   dmd.drawChar( 15,  3, ':', GRAPHICS_NOR    );   // clock colon overlay off
   delay( 1000 );
   dmd.drawChar( 15,  3, ':', GRAPHICS_OR     );   // clock colon overlay on
   delay( 1000 );

   dmd.drawMarquee("Scrolling Text",14,(32*DISPLAYS_ACROSS)-1,0);
   long start=millis();
   long timer=start;
   boolean ret=false;
   while(!ret){
     if ((timer+30) < millis()) {
       ret=dmd.stepMarquee(-1,0);
       timer=millis();
     }
   }
   // half the pixels on
   dmd.drawTestPattern( PATTERN_ALT_0 );
   delay( 1000 );

   // the other half on
   dmd.drawTestPattern( PATTERN_ALT_1 );
   delay( 1000 );

   // display some text
   dmd.clearScreen( true );
   dmd.selectFont(System5x7);
   for (byte x=0;x<DISPLAYS_ACROSS;x++) {
     for (byte y=0;y<DISPLAYS_DOWN;y++) {
       dmd.drawString(  2+(32*x),  1+(16*y), "freet", 5, GRAPHICS_NORMAL );
       dmd.drawString(  2+(32*x),  9+(16*y), "ronic", 5, GRAPHICS_NORMAL );
     }
   }
   delay( 2000 );

   // draw a border rectangle around the outside of the display
   dmd.clearScreen( true );
   dmd.drawBox(  0,  0, (32*DISPLAYS_ACROSS)-1, (16*DISPLAYS_DOWN)-1, GRAPHICS_NORMAL );
   delay( 1000 );

   for (byte y=0;y<DISPLAYS_DOWN;y++) {
     for (byte x=0;x<DISPLAYS_ACROSS;x++) {
       // draw an X
       int ix=32*x;
       int iy=16*y;
       dmd.drawLine(  0+ix,  0+iy, 11+ix, 15+iy, GRAPHICS_NORMAL );
       dmd.drawLine(  0+ix, 15+iy, 11+ix,  0+iy, GRAPHICS_NORMAL );
       delay( 1000 );

       // draw a circle
       dmd.drawCircle( 16+ix,  8+iy,  5, GRAPHICS_NORMAL );
       delay( 1000 );

       // draw a filled box
       dmd.drawFilledBox( 24+ix, 3+iy, 29+ix, 13+iy, GRAPHICS_NORMAL );
       delay( 1000 );
     }
   }

   // stripe chaser
   for( b = 0 ; b < 20 ; b++ )
   {
      dmd.drawTestPattern( (b&1)+PATTERN_STRIPE_0 );
      delay( 200 );
   }
   delay( 200 );
   }
Program diatas didapat dari Arduino IDE, klik File > Examples > DMD > dmd_demo
Setelah berhasil terupload, makan panel display p10 akan menampilkan Animasi dan Running Text seperti pada gambar berikut:
Hasil Test 1 Panel Display P10 Sukses
Jika kecerahan pada Panel Displaynya kurang karena hanya menggunakan power input dari Arduino, anda bisa menambahkan Power Input 5 Volt DC yang bisa didapat dari adaptor Hp seperti berikut:
Adaptor tambahan

Pastikan sumber tegangan 5 volt DC dan tidak terbalik...!
Jika ingin merubah Text, cari kode berikut:
dmd.drawMarquee("Scrolling Text",14,(32*DISPLAYS_ACROSS)-1,0);
Ubahlah "Scrolling Text" diatas sesuai keinginan...

Untuk Hasil dari tutorial ini bisa juga dilihat pada video berikut:

Demikian pembahasan kali ini, semoga bermanfaat. Silahkan berkomentar jika menemui kendala di bawah ini. Terima kasih.
